НАША ПРОДУКЦИЯ
Мы производим биметаллические композиты для различных отраслей промышленности, включая атомную энергетику, судостроение и электролизные производства:
- Биметаллические листы для трубных решеток конденсаторов АЭС.
- Биметаллы для атомных ледоколов.
- Антифрикционные изделия.
- Заготовки трубных переходов.
- Индивидуальные решения по запросу заказчика.

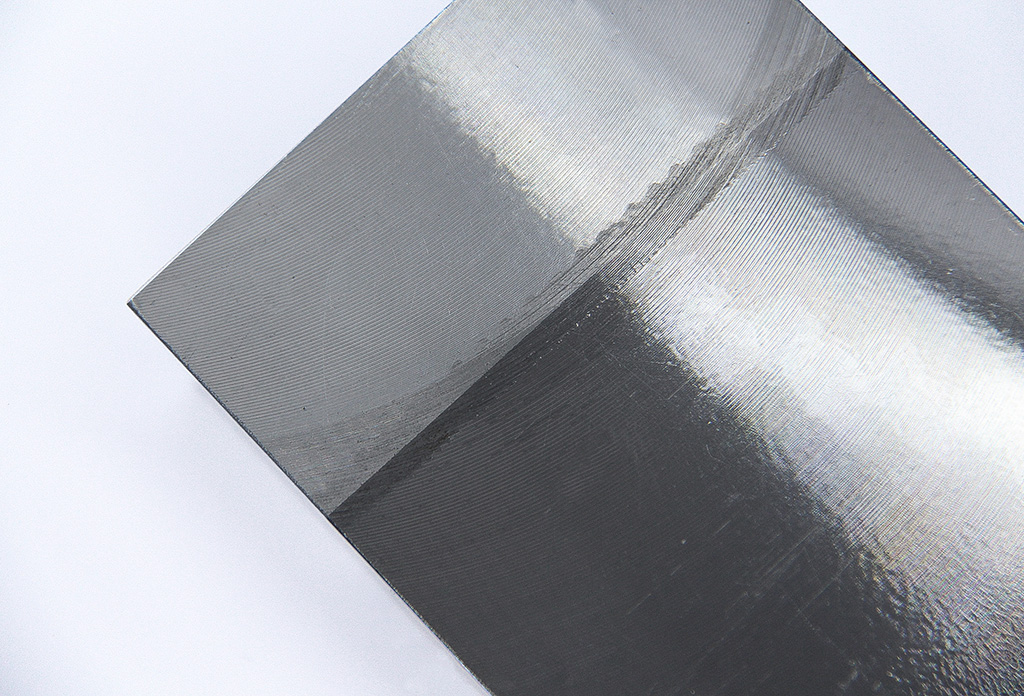

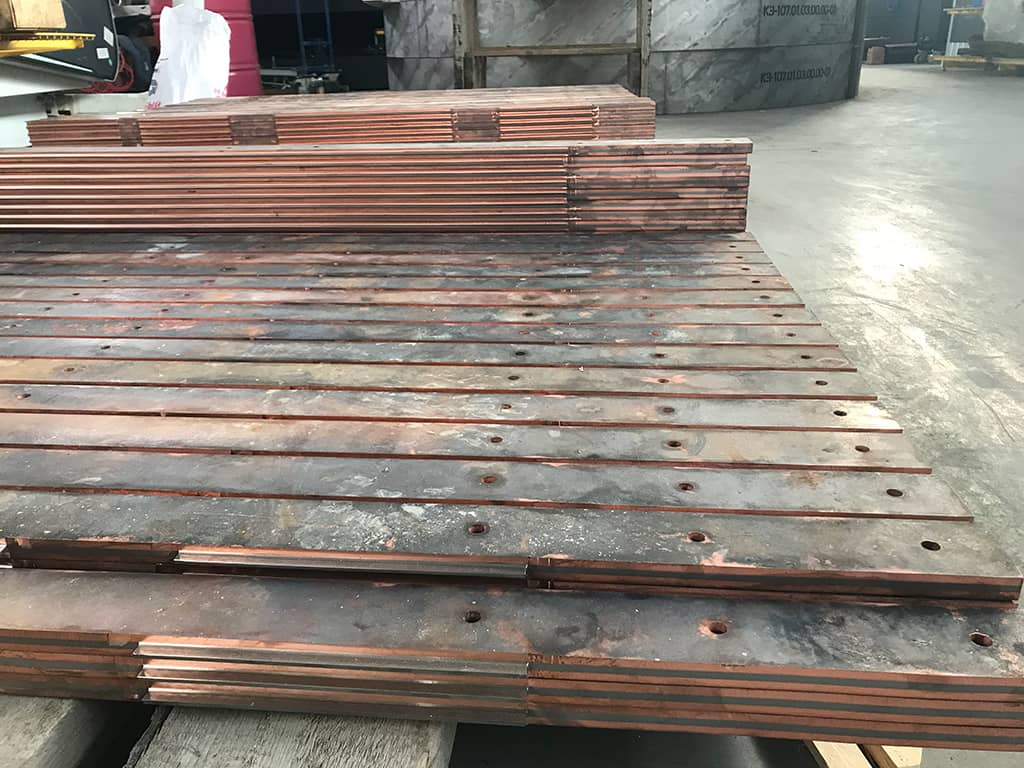

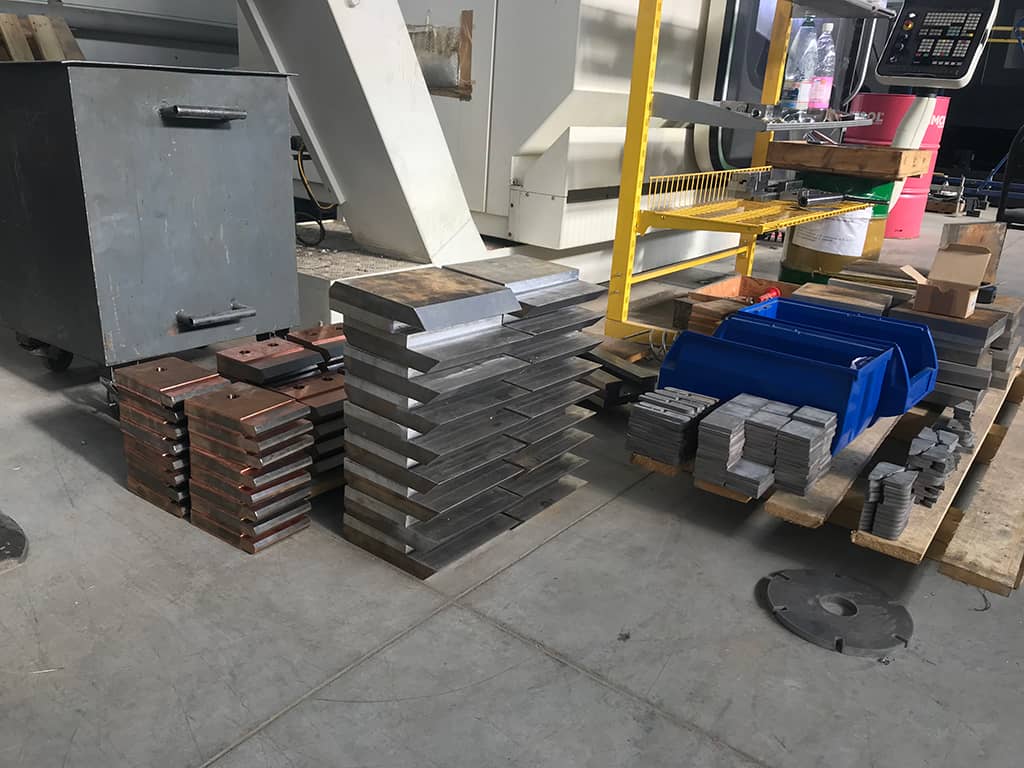

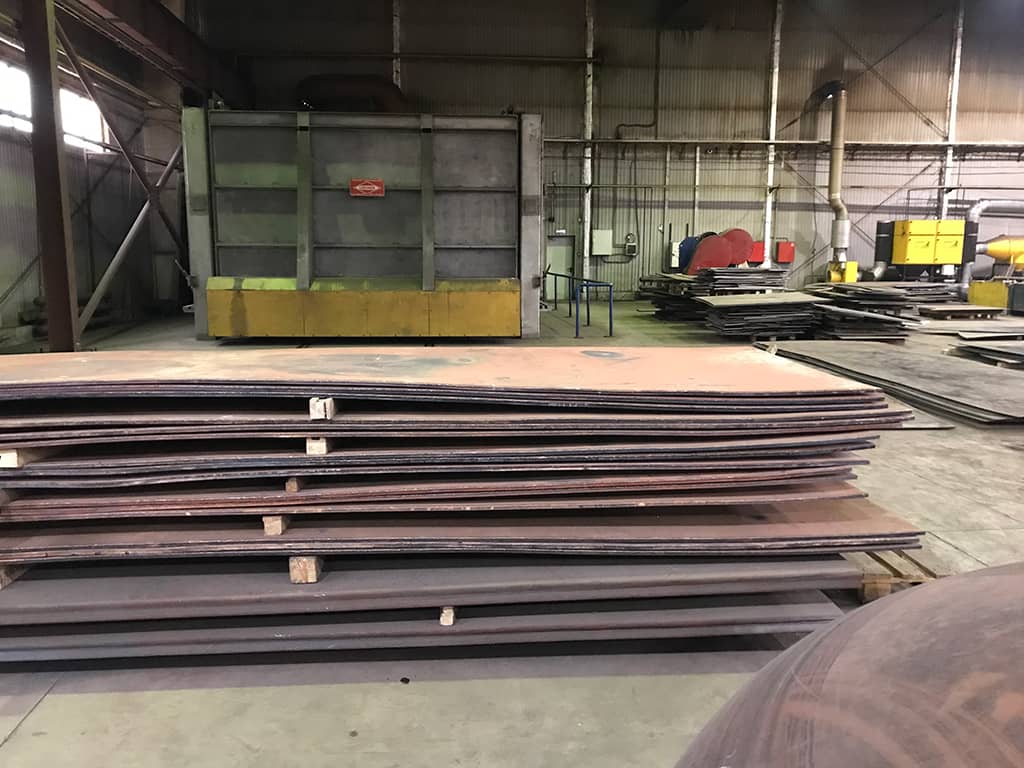

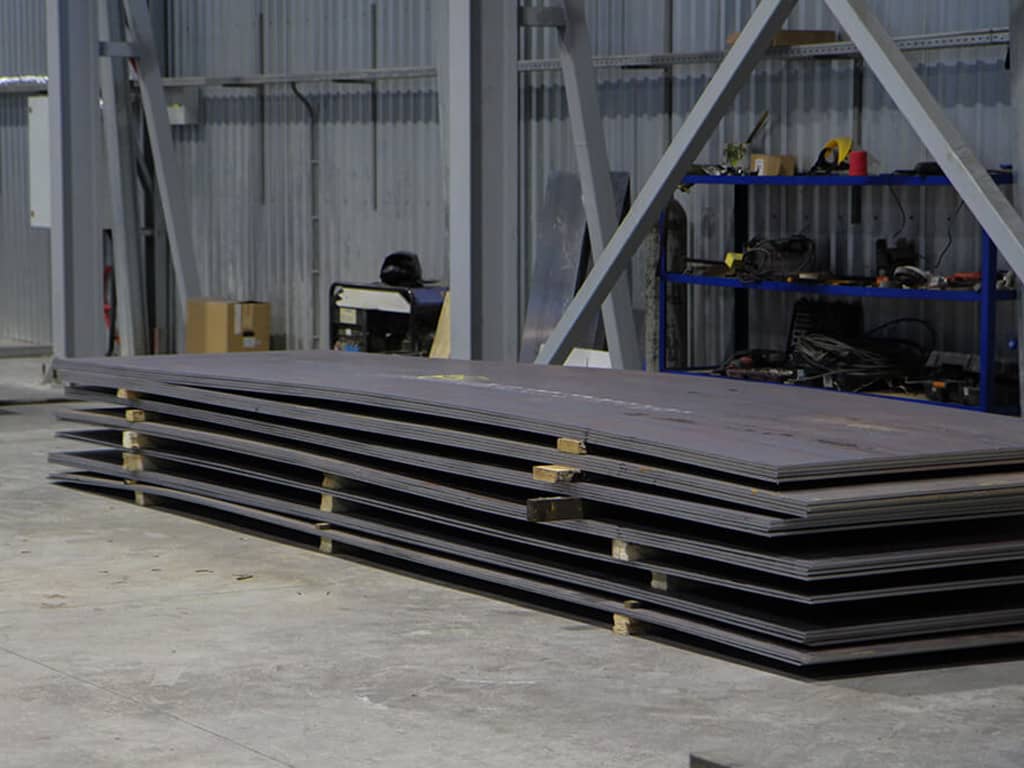

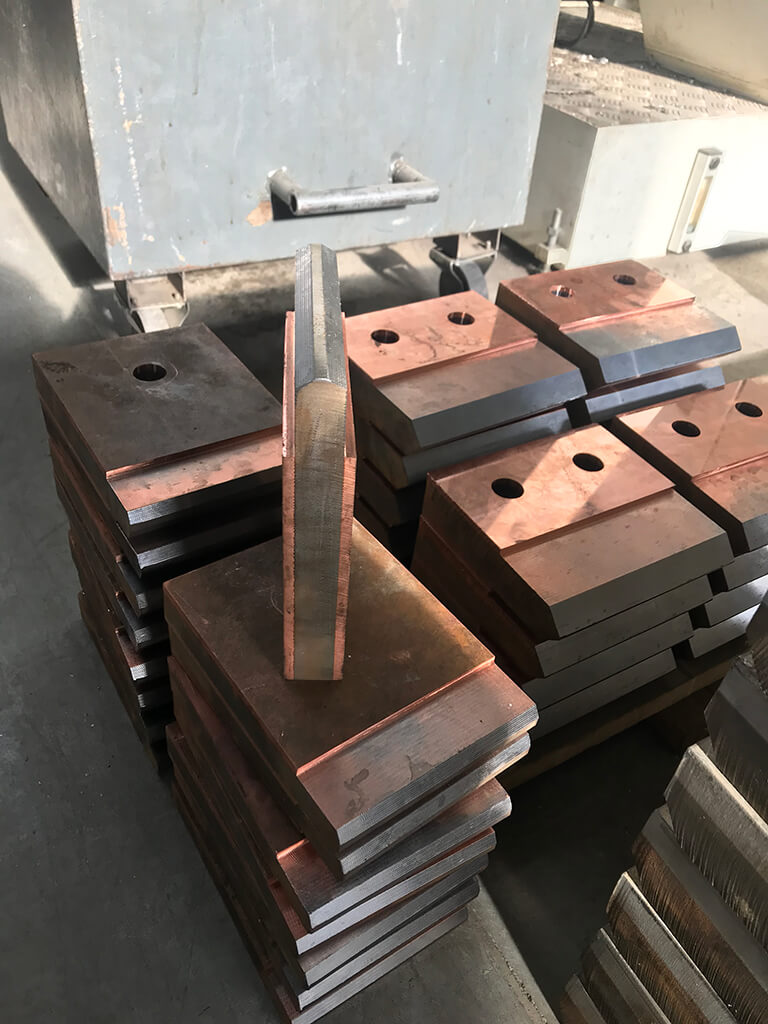

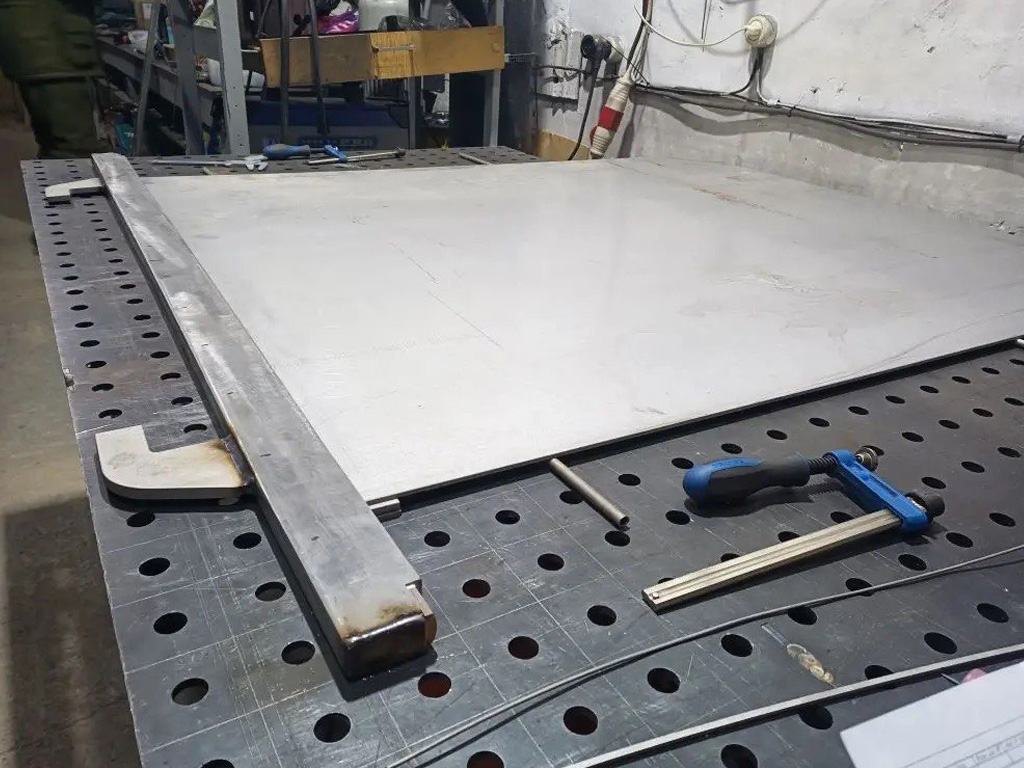

Ниже представлены примеры готовой продукции:

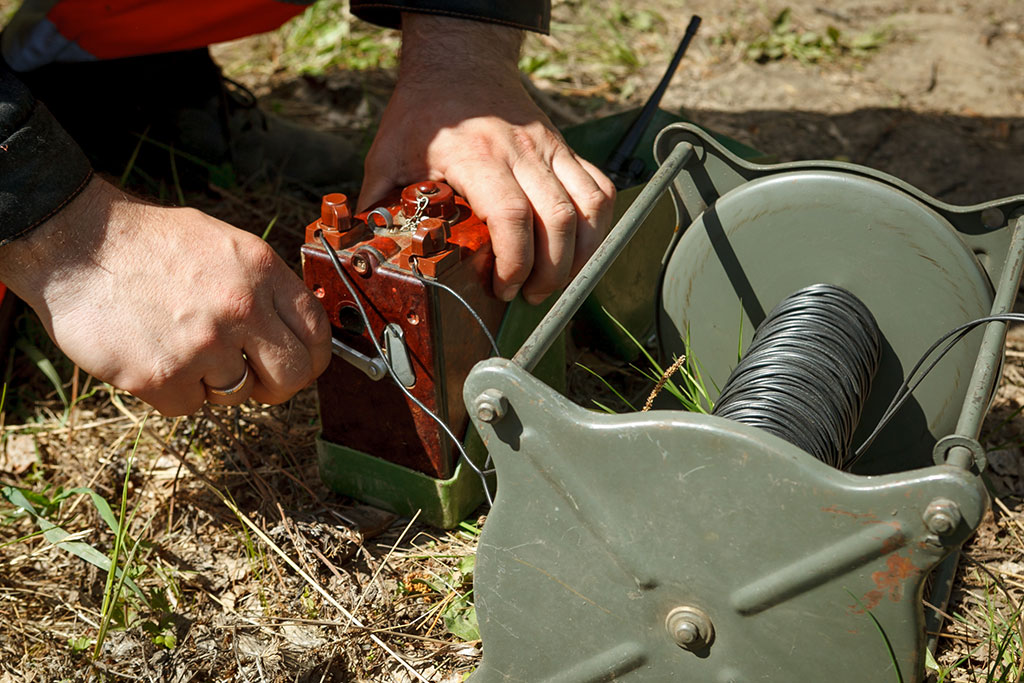

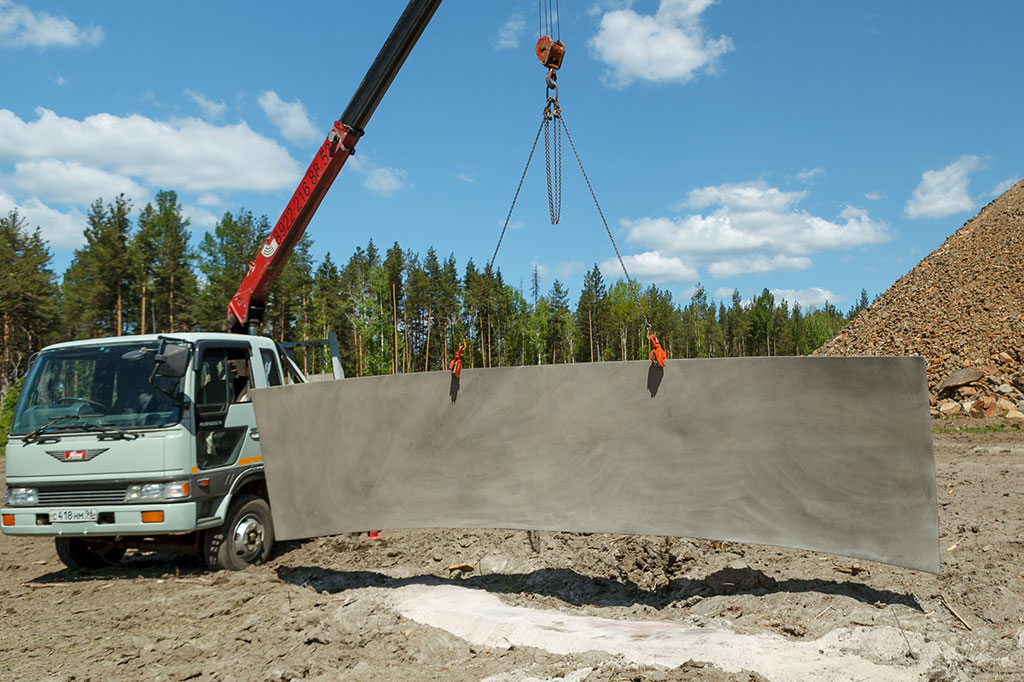

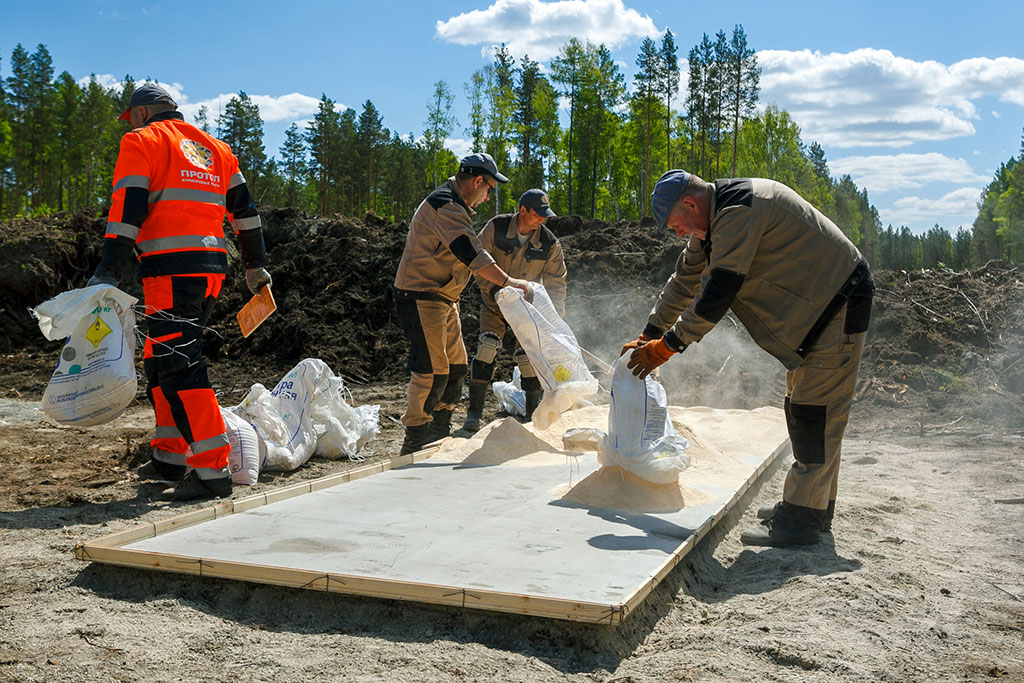

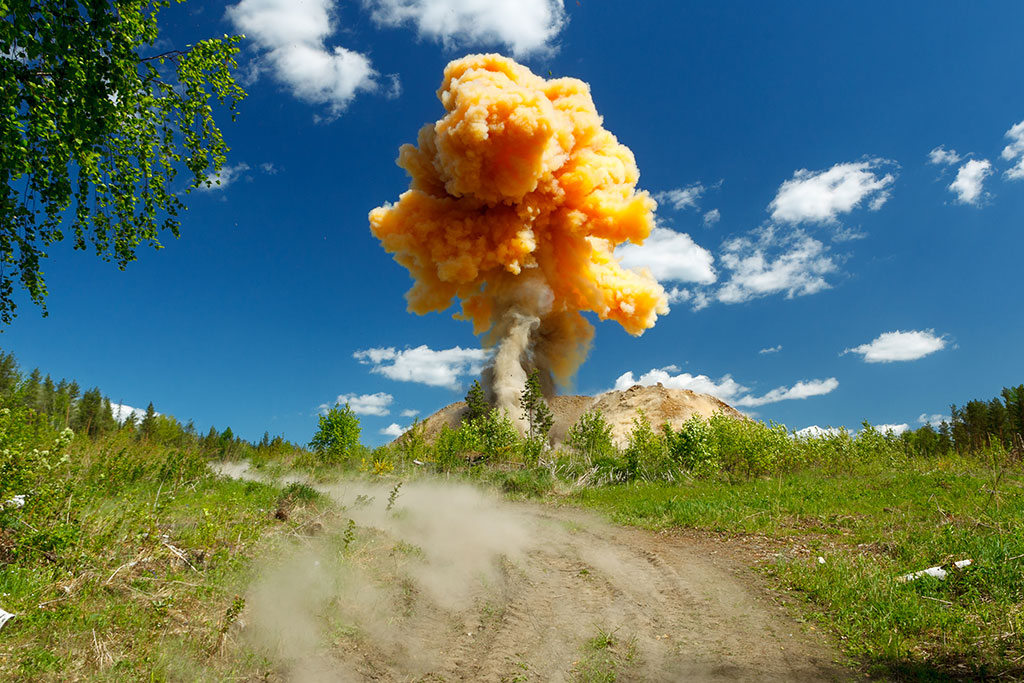

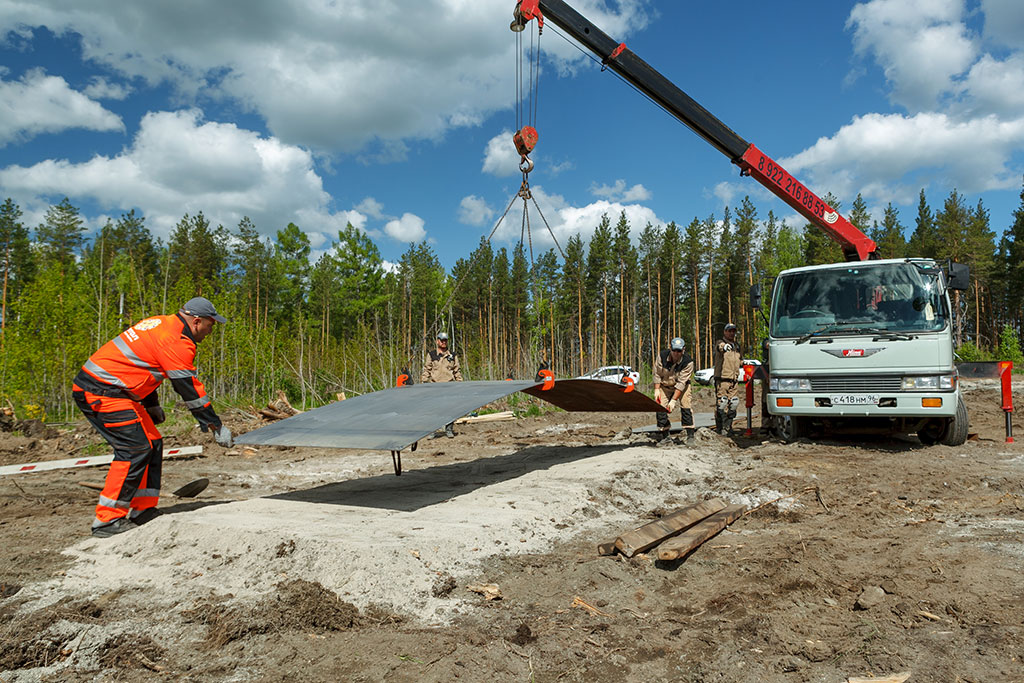

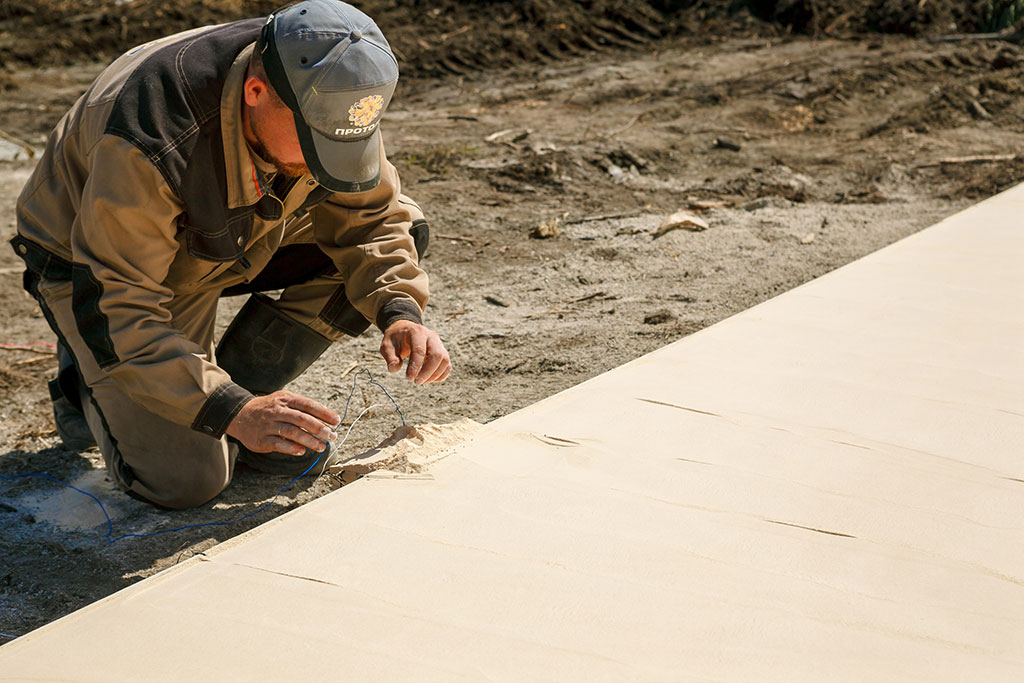

О технологии сваркой взрывом
Сваркой взрывом возможно изготавливать изделия следующих размеров:
- толщина плакирующего слоя от 0,5 до 30 мм
- толщина основного слоя от 1 мм и выше без ограничений
- максимальная площадь листов до 25 м2
- диаметр цилиндрических форм от 5 до 300 мм
- длина цилиндрических форм до 1,5 - 2 м
- количество слоёв не ограничено.
Нашей компанией освоены следующие технологии производства композитов:
Возможность соединения любых коммерческих металлов и сплавов.
Исходные листы должны иметь относительное удлинение не менее 25% для исключения растрескивания. Возможно соединение при относительном удлинении менее 25% без растрескивания, но в каждом таком случае требуется отдельное решение.
В частности подразделением по сварке взрывом изготавливалась продукция со следующими сочетаниями металлов:
| Основной слой | Плакирующий слой |
|---|---|
| Углеродистая сталь | углеродистая сталь; нержавеющая сталь; титан; латунь; медь; алюминий; никель; монэль; мельхиор; тантал; ниобий; кобальт |
| Нержавеющая сталь | алюминий; титан |
| Титан | медь; углеродистая сталь; платина; молибден; ниобий; кобальт; вольфрам |
| Алюминий | медь; титан |
| Медь | углеродистая сталь; нержавеющая сталь; титан |
| Латунь | алюминий |
| Ниобий | тантал; вольфрам; молибден |
| Вольфрам | молибден |
| Тантал | молибден |
| Гафний | цирконий; титан |
| Серебро | медь |
Варианты исполнения: Д16-ВТ1-0, АМц-12Х18Н10Т, АМг6-ВТ1-0, АМг6-12Х18Н10Т, АМг6-03Х18Н10ХТ, АМг5-12Х18Н10Т, 1545-12Х18Н10Т, 1201-12Х18Н10Т, 12ХМ+08Х18Н10Т, 09Г2С+08Х13, 09Г2С+06ХН28МДТ (904L), 09Г2С+Л63, D40+АМГ6, 09Г2С+08Х13, 09Г2С+Л63, 09г2с+ЛО62
Габаритные размеры: по согласованию с заказчиком (ширина до 2000 мм, длина до 8000 мм, толщина от 10 до 200 мм (плакирующего слоя 0,5 - 30 мм)
Возможность соединения любых коммерческих металлов и сплавов.
Примеры исполнения:
| Марка | Размеры, мм |
|---|---|
| М1+АД0+М1 | (5+30+5)х1300х2000, (5+60+5)х1250х1800, (5+65+5)х1200х1700 |
| М1+ВТ1-0+М1 | (4+4+4)х600х1500, (5+4,5+5)х400х1400 |
| М1+ВТ1-0+АД0 | (3+10+5)х500х500 |
| ВТ1-0+АД0+Кадмий | (30+1+1)х400х400 |
| Ст.3+Л63+А020-1 | (6+1+2,2)х160х350 |
| Ст.08КП+ЛО62+А020-1 | (5+2+1)х80х290 |
| Ст.3+08Х18Н10Т +АД0 | (40+1+12)х200х200 |
| 09Г2С+03Х18Н11+03Х18Н11 | (40+8+8)х1200х1300 |
| 12Х18Н10Т+Ст.20+М1+12Х18Н10Т | (3+8+5+1)х400х400 |
| Платина+Титан+Платина | (0,5+29+0,5)х200х220 |
Габаритные размеры: по согласованию с заказчиком (ширина до 2000 мм, длина до 8000 мм, толщина от 10 до 200 мм (плакирующего слоя 0,5 - 30 мм)

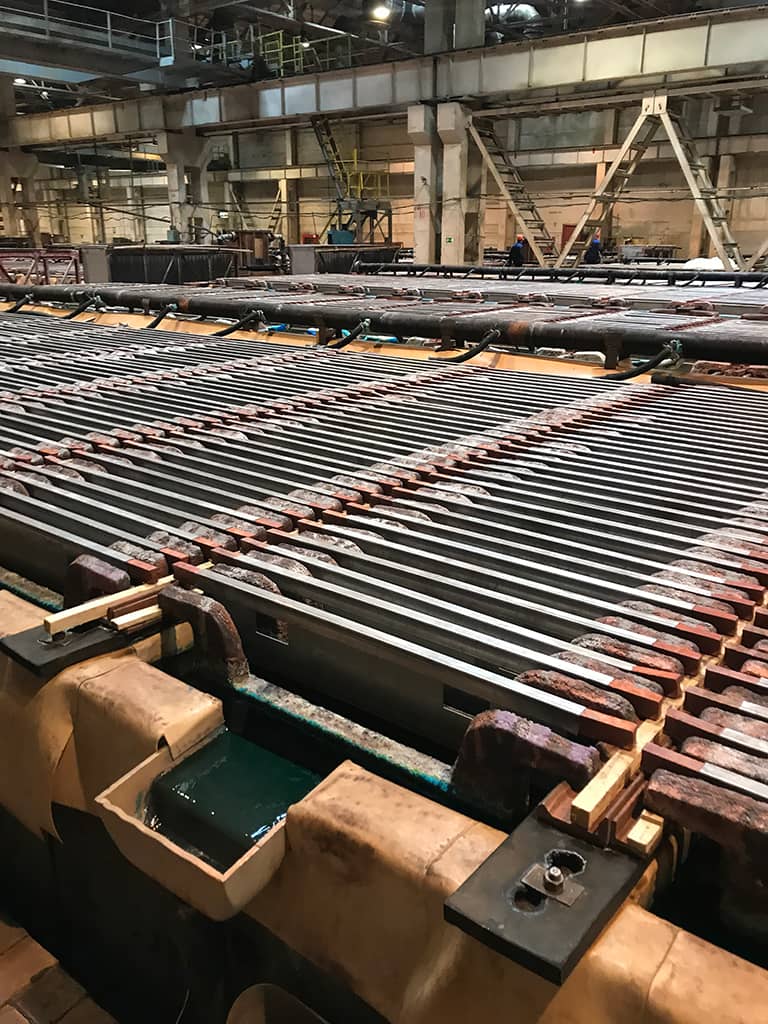

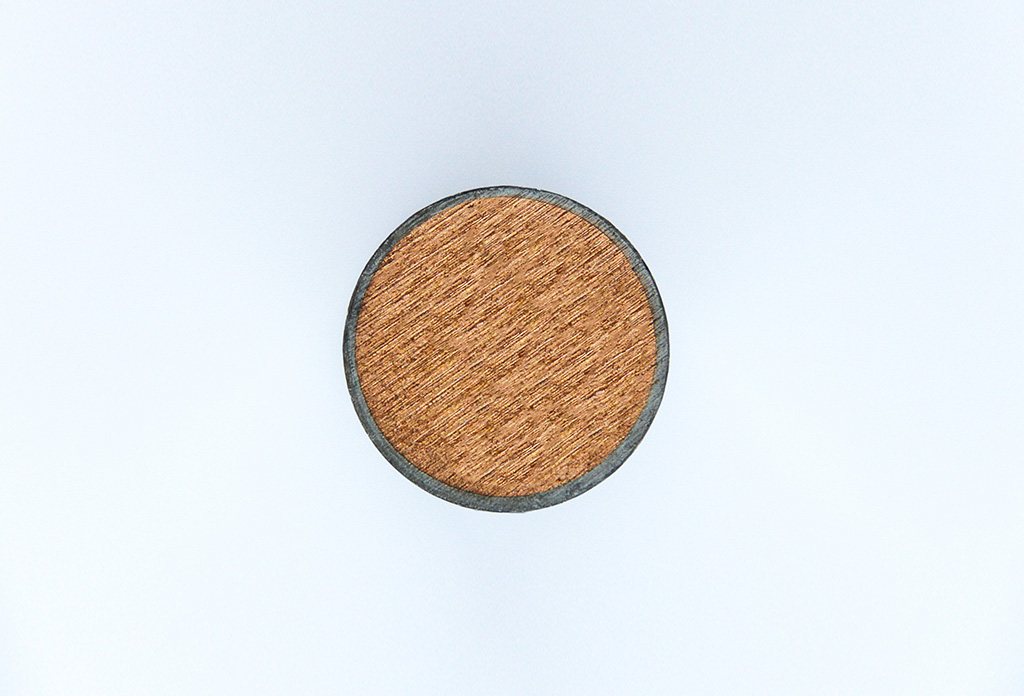

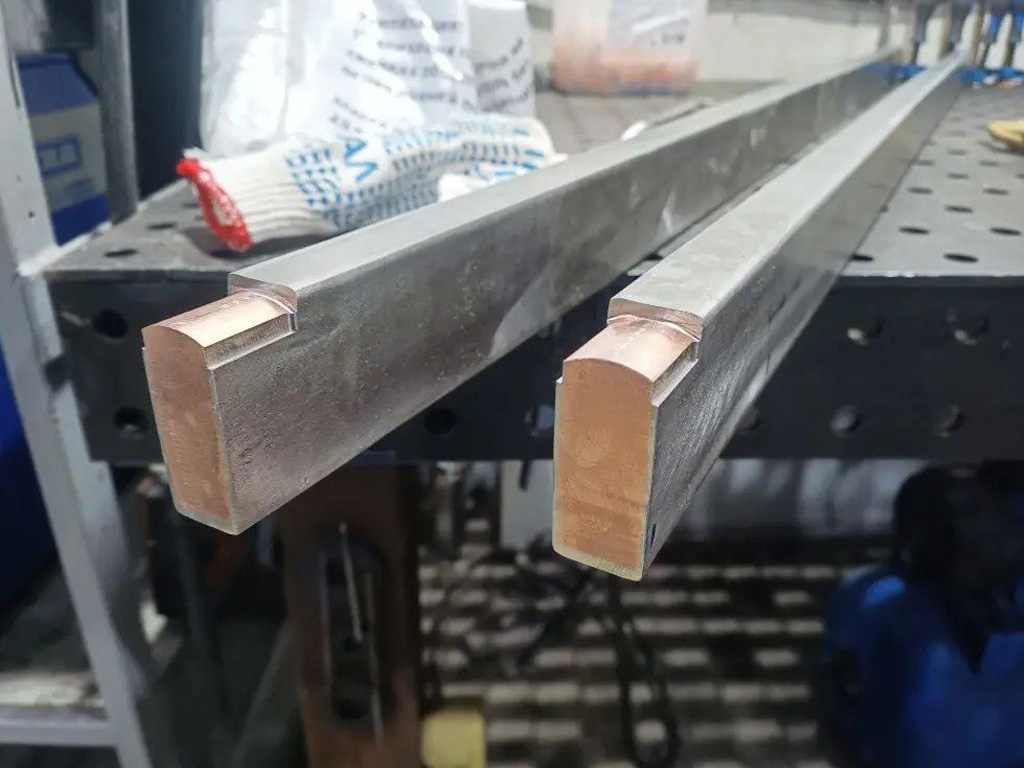

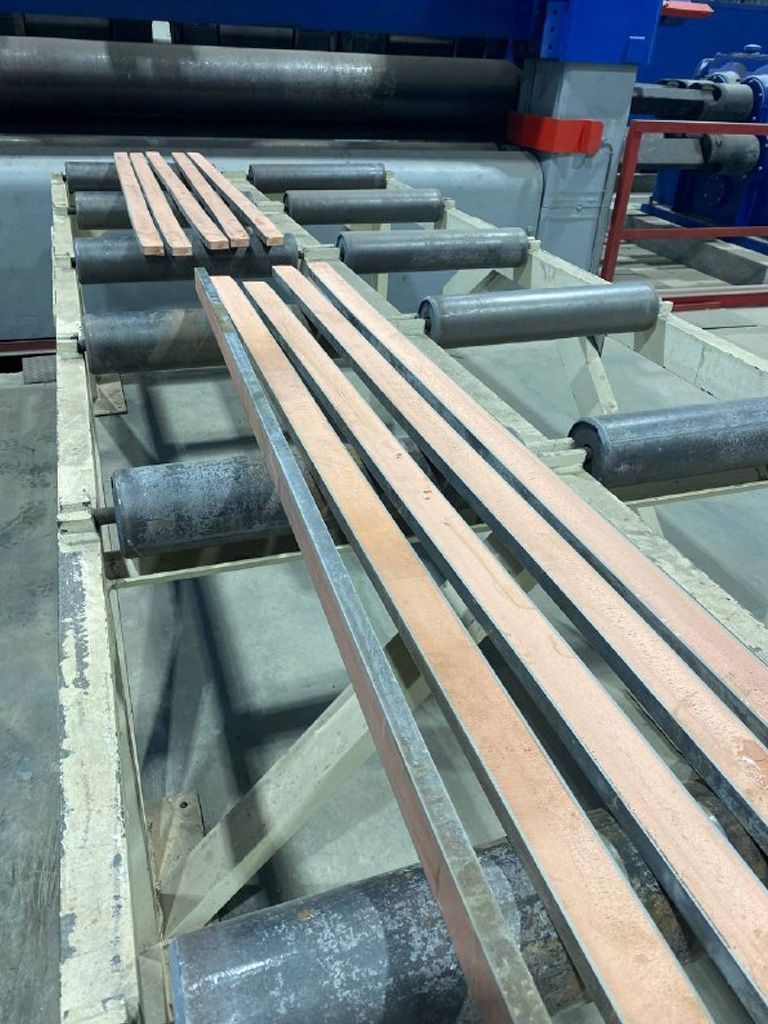

Биметаллические стержни с медным сердечником и титановой оболочкой из титана ВТ1-0 ОСТ 190013-81 используются в качестве токопровода, работающего в коррозионно-активной среде.
Изделие применяется в новой конструкции анодов при производстве никеля. На примере толщина слоя титана 2мм, диаметр медного стержня 16мм длина штанги 1400мм.
Варианты исполнения: М1+Ст.3; М1+12Х18Н10Т; М1+ВТ1-0, Латунь+АД0, Медь+Алюминий
Размеры: Возможно изготовление по индивидуальным размерам

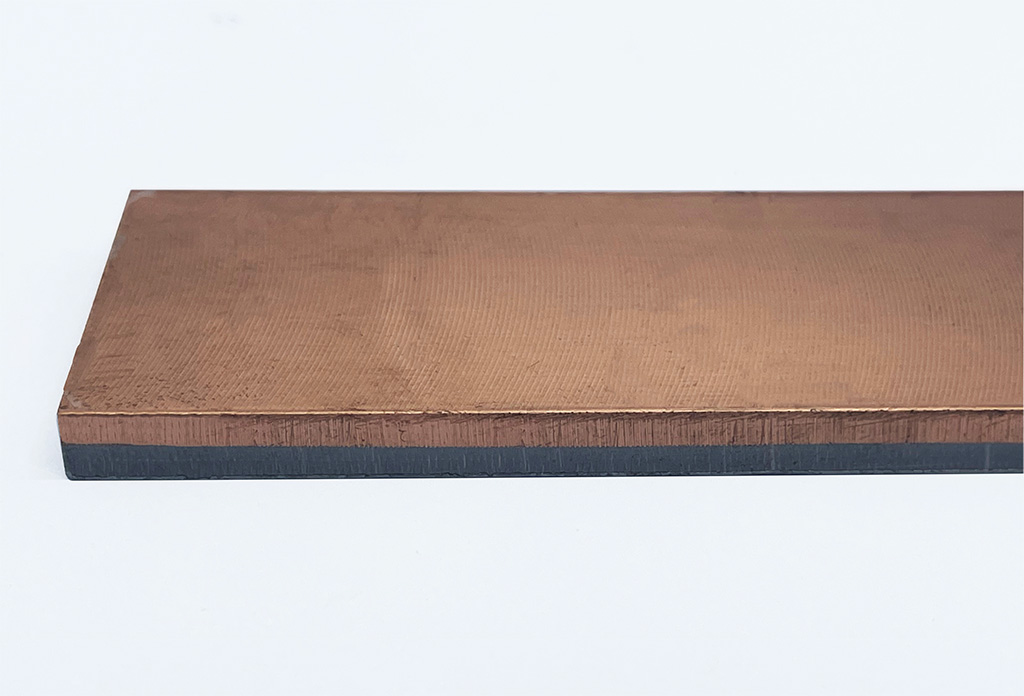

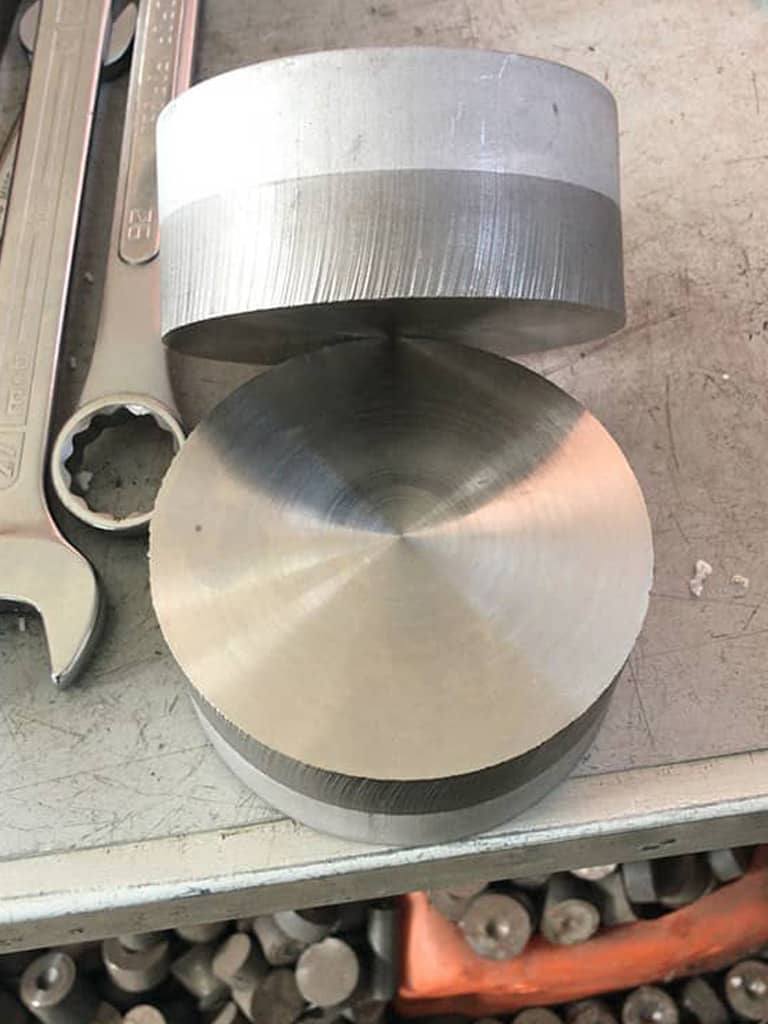

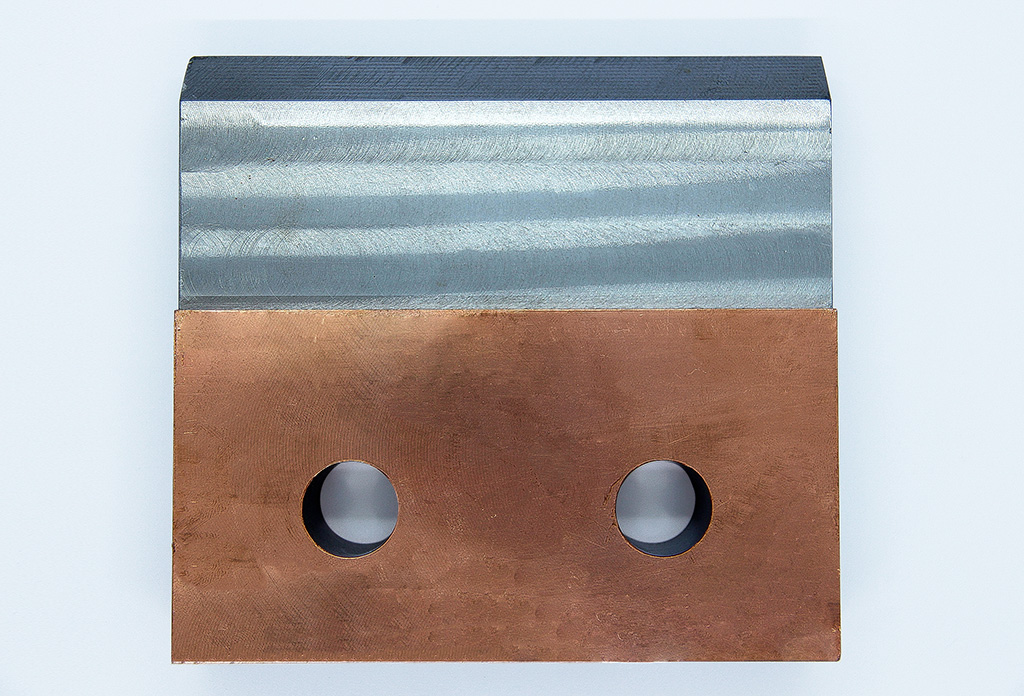

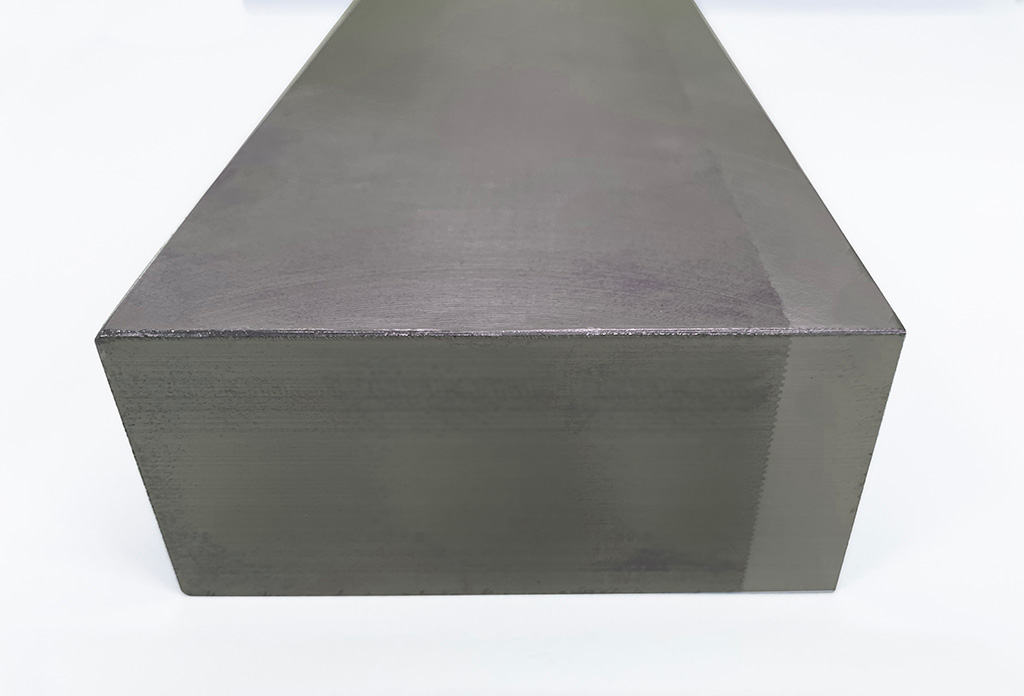

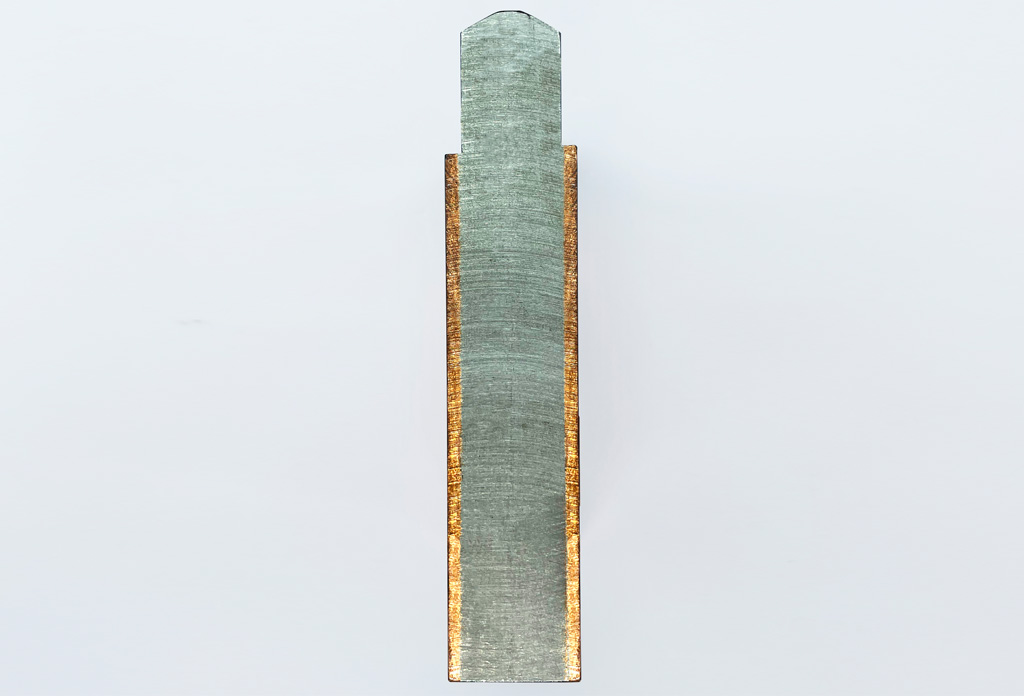

Примеры соединений металлов:
ГАРАНТИЯ КАЧЕСТВА
Мы обеспечиваем контроль качества на всех этапах производства, используя современные методы и оборудование:
- Входным контролем исходных материалов;
- Технологией производства;
- Системой контроля технологических параметров на всех стадиях производства;
- Ультразвуковой контроль сплошности соединения аттестованными специалистами;
- Контроль прочности соединения на отрыв, срез и изгиб;
- Ультразвуковой и металлографический контроль толщины плакирующего слоя;
- Контроль отклонения от плоскостности.
СЕРТИФИКАТ СООТВЕТСТВИЯ
ПОЧЕМУ ВЫБИРАЮТ НАС?
Идеальное соединение слоев
Высокая прочность сцепления
Любые размеры
и формы
Работа в экстремальных условиях
Строгий
контроль качества
